建筑门窗幕墙检测工具使用指南

建筑门窗幕墙的检测工具主要用于评估其气密性能（阻止空气渗透能力）、水密性能（防水能力）、抗风压性能（结构安稳能力）及玻璃应力（安稳性）等核心指标。不同工具的操作逻辑差异较大，以下分场景详细说明关键工具的使用方法：

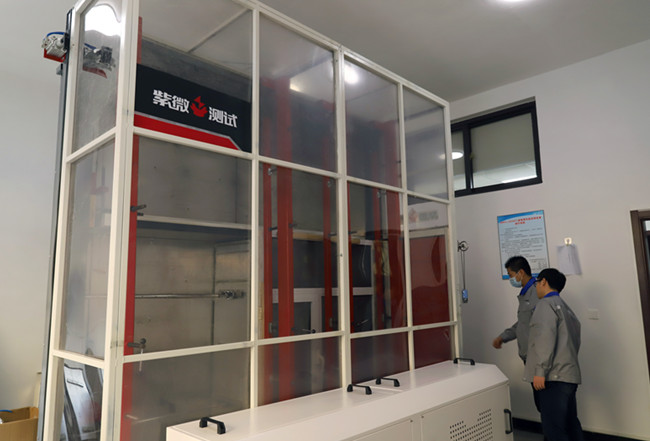

一、气密性能检测工具（现场/实验室用）

气密性能检测需模拟室外风压差，测量单位时间内通过门窗缝隙的空气渗透量，核心工具为气密性检测仪（含压力箱、流量计、压差传感器）。

操作步骤：

试件准备：将门窗试件按实际安装方式固定在压力箱开口处，确保四周密封无泄漏；关闭所有可开启部分（如窗户、门扇）。

密封处理：用厚度不小于0.2mm的透明塑料薄膜覆盖整个门窗表面（包括开启缝），沿边框用胶带密封；可开启部分用胶带封闭，避免外部空气干扰。

连接设备：将压差传感器与试件连接，风压管一端接入设备正压口，另一端穿过密封膜进入试件内部，连接处用胶带密封。

预备加压：启动检测仪，向试件施加3个500Pa的脉冲压（加压速度约50Pa/s），作用时间不少于3s，泄压时间不少于1s，去掉安装应力。

正式检测：

正压测试：逐步加压确保100Pa、150Pa、250Pa等层级（依据GB/T 7106-2019），每个压力稳定10s以上，记录空气渗透量。

负压测试：调整风机方向确保负压，重复上述压力层级，记录数据。

结果计算：计算单位缝长空气渗透量（q₁，m³/(m·h)）和单位面积空气渗透量（q₂，m³/(m²·h)），对比国家标准分级（如1级q₂≤12.0，8级q₂≤0.5）。

二、水密性能检测工具（现场/实验室用）

水密性能检测模拟风雨环境，通过喷淋系统施加水压，观察门窗是否渗漏，核心工具为淋水装置（含水泵、喷头、流量计）和压力控制系统。

操作步骤：

试件准备：同气密性检测，确保试件安装牢固，排水孔畅通。

淋水设置：将喷头均匀布置在试件表面（覆盖所有易渗漏部位，如窗框与墙体交接处），启动水泵，调节水流量确保淋水量≥3L/(m²·min)（依据GB/T 7106-2019）。

加压检测：

波动加压法（模拟阵风）：压力在设定值（如500Pa）上下波动（±10%），持续5~10分钟，观察试件内侧是否出现水珠或水流。

稳定加压法：逐级加压确保100Pa、150Pa等层级，每级保持15分钟，直确保渗漏或达到设计要求。

三、玻璃应力检测工具（现场用）

玻璃应力检测用于评估幕墙玻璃的应力状态（如安装应力、自爆风险），核心工具为便携式应力仪（如SCALP-05，采用激光偏振散射法）。

操作步骤：

设备连接：用USB数据线将应力仪与计算机连接（数据线兼电源），确保设备供电正常。

测量准备：清洁待测玻璃表面，在试件表面标记激光入射点（对应设备正面的竖线）。

校准检查：设备无需用户校准（除非物理损坏），可用已知应力的标准玻璃板验证工作状态（建议在暗室进行）。

正式测量：将设备棱镜轻轻放置在标记点上（避免旋转或移动），从计算机软件观察图像，确认无气泡后，点击“测量”按钮获取应力值。

结果分析：根据测量值判断玻璃应力是否过标（如Low-E玻璃表面应力应≤100MPa），避免自爆风险。

通用注意事项

环境要求：气密性、水密性检测需避免大风（风速＞5m/s）、高温（＞35℃）或低温（＜5℃）环境；抗风压检测需确保场地平整，无振动干扰。

人员资质：检测人员需持证上岗（如建筑幕墙检测资格证），熟悉设备操作流程和国家标准。

设备维护：试验结束后，关闭设备电源，清洁镜头、传感器等部件；长期停用需排空蓄水池水，做好防锈处理。

异常处理：检测过程中若试件出现破损、位移传感器移位等情况，应立即停止试验，排查原因并修整后再进行。
